被覆熱電対線・補償導線

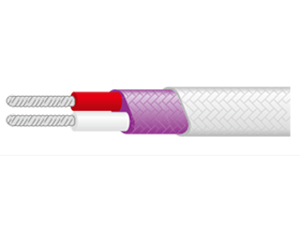

熱電対補償導線

熱電対線をそのまま計器まで延長し接続するのが理想ですが、貴金属の場合には非常に高価になること、また熱電対の材質と異なる金属を使用した場合には補償接点において起電力が生じ正確な温度測定ができません。そこで常温を含む一定の温度範囲おいて、使用する熱電対と同じか極めて類似した熱起電力特性をもつ導線を使用します。この導線を補償導線といいます。

	公称断面積	心線構成
	公称断面積及び心線構成
	2.3SQ	7/0.65
	1.3SQ	4/0.65
	1.25SQ	7/0.45
	0.75SQ	30/0.18
	0.5SQ	7/0.3
	0.5SQ	20/0.18

①	②	③			④
種類	記号	心線構成	仕上外径	被覆種類	心線構成の材料		外　観	識別	識別	使用温度範囲
種類	記号	心線構成	仕上外径	被覆種類	＋極	－極	外　観	識別	識別	使用温度範囲
B	EXB	0.3/7	2.0X3.5	ガラスウール	一　般：銅　-　銅			灰	灰	0 ～ 150
		0.65/4	3.0X5.0
		0.65/7	3.5X6.1
	EXD	0.3/7	3.4X5.1	全耐熱ビニール						-20 ～ 90
		0.65/4	4.6X7.0
		0.65/7	5.0X7.6
R ・ S	EXB	0.3/7	2.0X3.5	ガラスウール	一　般：銅 – 銅合金			黒	橙	0 ～ 150
		0.65/4	3.0X5.0
		0.65/7	4.0X7.1
	EXD	0.3/7	3.4X5.1	全耐熱ビニール						-20 ～ 90
		0.65/4	4.8X7.5
		0.65/7	5.0X8.2
K	EXA	0.3/7	2.8X4.6	ガラスウール外シールド	精密級：クロメル – アルメル一　般：鉄 – コンスタンタン			青	緑	0 ～ 150
		0.65/4	4.5X6.6
		0.65/7	4.3X6.8
	EXB	0.3/7	2.0X3.5	ガラスウール	精密級：クロメル – アルメル一　般：鉄 – コンスタンタン					0 ～ 150
		0.65/4	3.0X5.0
		0.65/7	4.0X7.1
	EXC	0.3/7	3.9X5.7	耐熱ビニール内シールド	精密級：クロメル – アルメル一　般：鉄 – コンスタンタン					-20 ～ 90
	EXD	0.3/7	3.4X5.1	全耐熱ビニールシールド	精密級：クロメル – アルメル一　般：鉄 – コンスタンタン					-20 ～ 90
		0.65/4	4.8X7.5
		0.65/7	5.0X8.2
	SR	0.1/20	4.0φ	シリコン	精密級：クロメル – アルメル一　般：鉄 – コンスタンタン					-55 ～ 180
		0.1/30	4.3φ
		0.18/20	5.0φ
	TF	0.18/12	2.7φ	フッ素樹脂（FEP) (-20 ～ 200℃ )	精密級：クロメル – アルメル					-200 ～ 200
	TF	0.3/7	2.5X3.1	フッ素樹脂（FEP) (-20 ～ 200℃ )	精密級：クロメル – アルメル					-200 ～ 200
E	EXA	0.3/7	2.8X4.6	ガラスウール外シールド	精密級: 鉄－コンスタンタン			紫	青紫	0 ～ 150
		0.65/4	4.6X6.6
		0.65/7	4.3X6.8
	EXB	0.3/7	2.0X3.5	ガラスウール						0 ～ 150
		0.65/4	3.0X5.0
		0.65/7	4.0X7.1
	EXD	0.3/7	3.4X5.7	全耐熱ビニール						-20 ～ 90
		0.65/4	4.8X7.5
		0.65/7	5.2X8.0
J	EXA	0.3/7	2.8X4.6	ガラスウール外シールド	精密級: 鉄－コンスタンタン			黄	黒	0 ～ 150
		0.65/4	4.6X6.6
		0.65/7	4.6X6.6
	EXB	0.3/7	2.0X3.5	ガラスウール0						0 ～ 150
		0.65/4	3.0X5.0
		0.65/7	4.0X7.1
	EXC	0.3/7	3.9X5.7	耐熱ビニール内シールド						-20 ～ 90
	EXD	0.3/7	3.4X5.1	全耐熱ビニール						-20 ～ 90
		0.65/4	4.8X7.5
		0.65/7	5.2X8.0
	SR	0.1/20	4.0φ	シリコン						-55 ～ 180
		0.1/30	4.3φ
		0.18/20	5.0φ
	TF	0.3/7	2.5X3.1	フッ素樹脂（FEP) (-20 ～ 200℃）						-200 ～ 200
T	EXA	0.3/7		ガラスウール外シールド	一　般：銅 – コンスタンタン			茶	茶	0 ～ 150
		0.65/4	4.5X6.6
		0.65/7
	EXB	0.3/7	2.0X3.5	ガラスウール						0 ～ 150
		0.65/4	3.0X5.0
		0.65/7
	EXC	0.3/7	3.9X5.7	耐熱ビニール内シールド						0 ～ 90
	EXC			耐熱ビニール内シールド						0 ～ 90
	EXD	0.3/7	3.4X5.1	全耐熱ビニール						-20 ～ 90
		0.65/4
		0.65/7
	SR	0.1/20	4.0φ	シリコン						-55 ～ 180
		0.1/30	4.3φ
		0.18/20	5.0φ
	TF	0.18/7	2.5φ	フッ素樹脂（FEP) (-20 ～ 200℃ )						-200 ～ 200
	TF	0.3/7	2.5X3.1	フッ素樹脂（FEP) (-20 ～ 200℃ )						-200 ～ 200
