熱電対

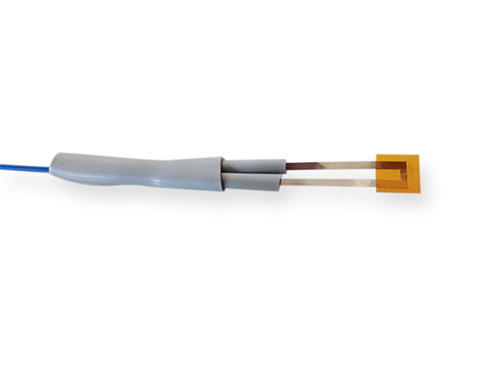

TCS はシート状の熱電対（K、T）で被測定物体の表面に直接貼り付けたり、圧着するなどして-40℃～+300℃の表面温度を測定します。特に早い応答性が要求される場合や、被測温物が絶縁物の場合は絶縁シート( グラスファイバー/ ポリミド) をはがしてもご使用いただけます。
| 熱電対種類 | |||||
|---|---|---|---|---|---|
| 被覆材 | T | J | E | K | |
| φ 0.1 | 常用 | 100 | 100 | 100 | 200 |
| 過熱 | 150 | 150 | 150 | 250 | |
| φ 0.2 | 常用 | 100 | 200 | 200 | 300 |
| 過熱 | 150 | 300 | 300 | 400 | |
| φ 0.32 | 常用 | 200 | 200 | 200 | 400 |
| 過熱 | 250 | 300 | 300 | 500 | |
| φ 0.65 | 常用 | 200 | 400 | 400 | 650 |
| 過熱 | 250 | 500 | 500 | 850 | |
| φ 1.0 | 常用 | 250 | 450 | 500 | 750 |
| 過熱 | 300 | 550 | 550 | 950 | |
※常用限度温度とは空気中において使用できる温度の限度を言います。
※過熱使用温度とは必要上、やむを得ない場合に短時間使用できる温度をいいます。
| 被覆材 | 最低 | 最高 |
|---|---|---|
| ビニール | -20 | 90 |
| ガラスウール | 0 | 250 |
| フッ素樹脂(FEP) | -200 | 200 |
| シリコン | -55 | 180 |
| ガラスウール外シールド | 0 | 250 |
| シリカガラス | 0 | 600 |
| セラミック | 0 | 1000 |
| 素線種類 | ： | Ｔ，Ｋ |
|---|---|---|
| 許 容 差 | ： | クラス１、クラス２ |
| 測定温度 | ： | -40 ～ 300℃ ( 絶縁紙:250℃） |
| 導 線 数 | ： | シングル |
| 接続方法 | ： | 接着剤、圧着 |
| 応 答 性 | ： | [絶縁紙付] 水 中:25 → 100℃ 約0.1 秒以下 空気中:25 → 100℃ 約14 秒 [絶縁紙なし] 水 中:25 → 100℃ 約0.1 秒以下 空気中:25 → 100℃ 約8 秒 [素 線] 幅1.5 × 厚さ0.07 [記録紙] 幅7 × 厚さ0.2 × 長さ7mm |
