付属品・アクセサリ・取付金具

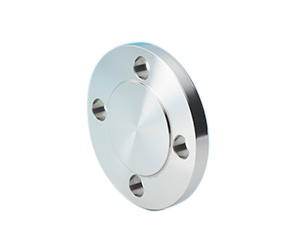

固定フランジ

熱電対付属品・アクセサリ・取付金具
固定フランジ

固定フランジです。

■ JIS 規格フランジ(JIS　B　2220)

全面座：FF 平面座：RF

UNIT:㎜

呼び圧力 呼び径 フランジ 平面座 ボルト穴
A 外径(D) 厚み(t) g f ピッチ(C) 数 (h)
JIS 5K 10 75 9 39 1 55 4 12
15 80 44 60
20 85 10 49 65
25 95 59 75
32 115 12 70 2 90 15
40 120 75 95
50 130 14 85 105
65 155 110 130
JIS 10K 10 90 12 46 1 65 15
15 95 51 70
20 100 14 56 75
25 125 67 90
32 135 16 76 2 100 19
40 140 81 105
50 155 96 120
65 175 18 116 140

「熱電対」一覧に戻る
