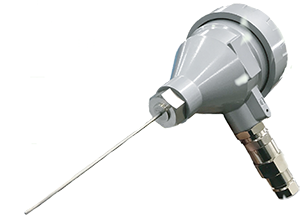

水素対応型耐圧防爆温度センサ白金測温抵抗体型

カタログダウンロード

型式表ダウンロード

■標準仕様

名称 Name	水素対応型　耐圧防爆温度センサ Explosion/Flame Proof Temperature sensor
防爆性能	Ex dⅡ CT6
型式合格番号	測温抵抗体　：　第TC22555X号
適合	IEC規格に適合した新技術的基準に適合
端子箱	保護等級：IP67相当周囲温度：-20〜＋55℃ 材　　質：ADC12(アルミダイキャスト) エポキシ塗装、ポリウレタン塗装も対応可能です。

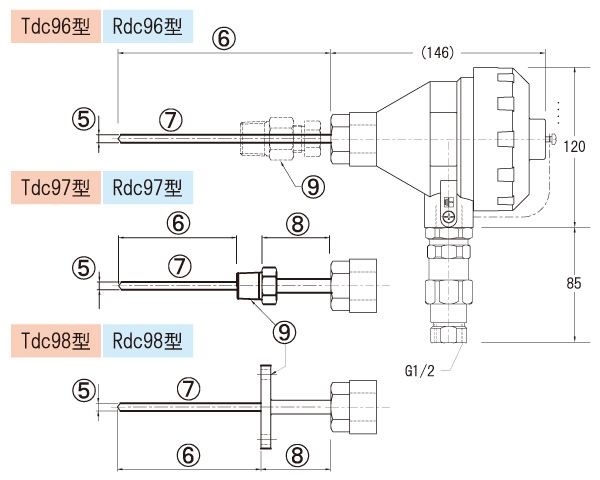

★基本仕様・単位：mm

(1)型式	Rdc96		水素対応型耐圧防爆温度センサ白金測温抵抗体ストレート型
	Rdc97		水素対応型耐圧防爆温度センサ白金測温抵抗体ブッシング型
	Rdc98		水素対応型耐圧防爆温度センサ白金測温抵抗体フランジ型
(2)素子種類	PT		PT100Ω
	JPT		JPT100Ω
	PT50		PT50Ω
	PT1000		PT1000Ω
(3)精度	A		JIS A
(3)精度	B		JIS B
(4)素線数	S		シングルエレメント
(4)素線数	D		ダブルエレメント
(5)シース外径	3.2		φ 3.2
	4.8		φ 4.8
	6.4		φ 6.4
	8		φ 8
(6)挿入長	100		100mm
(6)挿入長	100〜20000mm
(7)材質	316		SUS316
(8)ニップル長	50		50mm
(8)ニップル長	50~100mm
(9)取り付け金具	Rdc96	取付ネジ	R1/8
			R1/4
			R3/8
			R1/2
			R3/4
			G1/8
			G1/4
			G3/8
	Rdc97	コンプレッションフィッティング	G1/2
			G3/4
			R1/8CF
			R1/4CF
			R3/8CF
			R1/2CF
			R3/4CF
	Rdc98	フランジ（SUS304）	5K25ARF（全面座）
	Rdc98	フランジ（SUS304）	10K15AFF（平面座）

(10)端子箱	Ex6		Ex6
