付属品・アクセサリ・取付金具

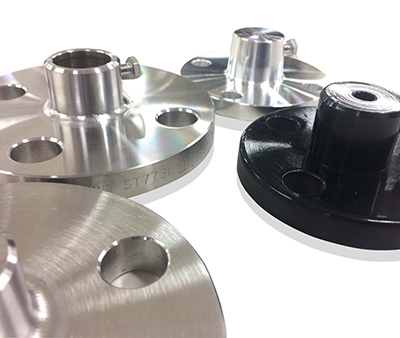

ルーズ(摺動) ＪＩＳフランジです。
■ＪＩＳルーズフランジ
 |
||
 |
材質 | SS400 アルミニウム SUS304 |
| 呼び圧力 | 呼び径 | フランジ | ボルト穴 | |||
|---|---|---|---|---|---|---|
| Ａ | 外径(D) | 厚み(t) | ピッチ(C) | 数 | (h) | |
| JIS 5K | 10 | 75 | 9 | 55 | 4 | 12 |
| 15 | 80 | 60 | ||||
| 20 | 85 | 10 | 65 | |||
| 25 | 95 | 75 | ||||
| 32 | 115 | 12 | 90 | 15 | ||
| 40 | 120 | 95 | ||||
| JIS 10K | 10 | 90 | 12 | 65 | 15 | |
| 15 | 95 | 70 | ||||
| 20 | 100 | 14 | 75 | |||
| 25 | 125 | 90 | 19 | |||
| 32 | 135 | 16 | 100 | |||
| 40 | 140 | 105 | ||||
